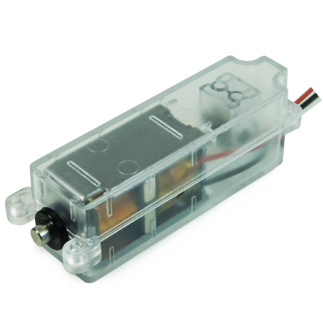

ZDC-001雙保持電子鎖 帶微動開關信號反饋直流充電槍電子鎖模塊

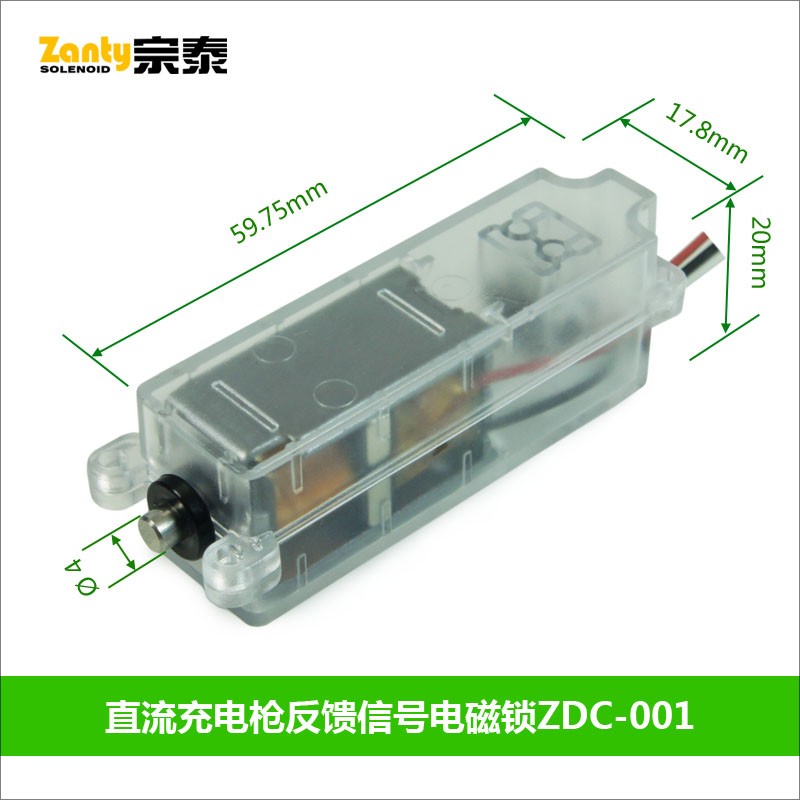

尺寸:59.75*17.8*20mm

滑桿:直徑φ7mm

電壓:DC12V

行程:0-5mm

保持力:6-8N

推力:2-3N

功率:24W

電流:2A

電阻:6Ω

工作循環:通0.5秒 斷5秒


規格書下載:

橫線

  • 產品描述
  • 產品參數
  • 產品定制
  • 應用領域

型號:ZDC-001


保持式電磁鐵使用了永磁鐵(鐵氧體或釹鐵硼),使滑桿在斷電后能夠自保持在終點位置。工作原理與所有直線運動的電磁鐵相似,當線圈通電后,滑桿向鐵芯移動,并最終停止在終點位置。而當電源切斷之后,滑桿仍然保持在原位,如果要使滑桿返回,必須施加反向電流。這類電磁鐵都可以做成拉入或推出兩種動作形式。


保持式電磁鐵分單向自保持和雙向自保持兩種,單向自保持只將滑桿保持在行程終端的一個位置,永磁鐵放在線圈單側,而雙向自保持電磁鐵采用雙線圈結構,永磁鐵放在線圈中間,能將滑桿保持在始與終的兩個不同的位置,且兩個位置具有同等的輸出力矩,具有雙穩態特點。


電磁鐵是利用導電線圈產生的電磁吸力來操縱機械裝置,以完成預期動作的一種電器,是將電能轉換為機械能的一種電磁元件。保持式電磁鐵運用脈沖電流產生機械能,然后斷電自保持,具有節能不發熱等優點。


ZDC-001系列雙保持電磁鐵屬于小型尺寸并且帶微動開關信號反饋的直流充電槍電子鎖模塊,內置微動開關自帶反饋信號功能,外殼超聲波無縫焊接,鎖桿的縫隙被皮碗封裝,防水性能較好,尺寸與力量都是根據直流充電槍內部空間結構量身定做的,被廣泛應用于新能源電動汽車直流充電槍安全電子鎖等行業,省去了充電槍生產企業的二次開發成本,并且很好地解決了電磁鐵跟微動開關的匹配問題。



充電槍電子鎖應用


充電槍電子鎖

自保持電子鎖

雙保持電磁鐵


反饋信號電子鎖


尺寸:59.75*17.8*20mm

滑桿:直徑φ7mm

電壓:DC12V

行程:0-5mm

保持力:6-8N

推力:2-3N

功率:24W

電流:2A

電阻:6Ω

工作循環:通0.5秒 斷5秒


自保持電磁鐵是非標定制電子元器件,除了外殼、蓋板和線圈骨架是模具成型外,其他配件和參數都可以按需求定制。


定制流程:


1.? 聯系客服:請致電或微信、郵件客服。(手機微信號:137-1408-9194,郵箱:sales@zanty.com)

2.? 提供需求:提供電壓、力量、行程、通斷比和尺寸大小等參數。

3.? 規格書確認:我們根據需求選型并出規格書,除了外框尺寸不能變,其他軸桿大小長短都可定制,如果按特定的外框尺寸做,則需開模。

4.? 打樣:我們根據規格書制作樣品,制作周期7天左右。

5.? 樣品測試:樣品測試合格則下批量訂單,不合格則重做樣品。

6.? 批量生產:簽訂批量買賣合同。


為了更詳細了解您的定制需求,您可以選擇下載以下《產品定制需求表》,填寫完成后發送郵件或微信給我們。


雙保持電子鎖ZDC-001系列 帶微動開關信號反饋直流充電槍電子鎖模塊產品定制需求表.docx





關于產品定制的一些常識,請參閱以下說明。



直流充電槍電子鎖



雙保持電磁鐵定制說明

保持電子鎖ZDC-001系列帶微動開關信號反饋直流充電槍電子鎖模塊,應用于新能源電動汽車用直流充電槍的安全電子鎖,防止在大電流充電過程中意外拉拔充電槍,導致產生電弧把人擊傷。



雙保持電子鎖

直流充電槍電子鎖模塊應用
